隨著電子產品的廣泛普及，SMT貼片加工技術作為電子制造領域的重要工藝，在質量與效率上扮演了至關重要的角色。那么，SMT貼片加工究竟是什么?它的核心工藝和應用領域有哪些?在實際加工中需要注意哪些關鍵點?本文將從多個維度對SMT貼片加工進行深入解析，幫助您全面了解這一技術的原理、流程及行業價值。

一、什么是SMT貼片加工?

1. 概念解讀

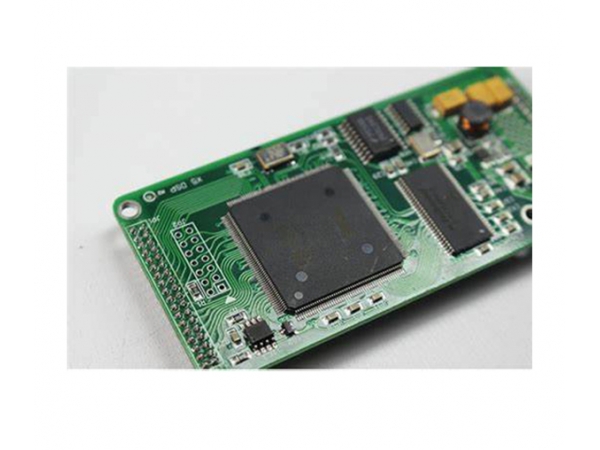

SMT(Surface Mount Technology，表面貼裝技術)貼片加工是一種將電子元器件直接安裝到印刷電路板(PCB)表面指定位置的技術，常用于制造輕便、緊湊、高性能的電子產品。

2. SMT貼片加工的核心特點

高密度集成：相比傳統插件工藝，SMT加工支持更小的元件和更高的集成度。

高效性：通過自動化設備實現快速生產，適合大批量制造。

穩定性：貼片技術減少了焊點和接觸問題，提高了電路性能。

3. SMT技術的演進

SMT貼片加工最早起源于20世紀60年代，如今已成為電子制造的主流技術之一，隨著自動化和智能化的不斷發展，其應用范圍和技術水平持續提升。

二、SMT貼片加工的核心流程

SMT貼片加工的生產流程高度自動化，主要包括以下步驟：

1. PCB設計與制備

在加工前，必須完成PCB設計，根據電路圖安排元器件的位置和焊盤。

制備PCB并檢查表面是否平整，確保無污染或損壞。

2. 鋼網印刷

工藝步驟：通過鋼網將焊膏精確印刷到PCB的焊盤位置上。

關鍵點：焊膏的厚度和均勻性直接影響貼片的焊接質量。

3. 貼片設備工作

使用貼片機將元器件精準放置到焊膏覆蓋的焊盤上。

設備特點：現代貼片機速度極快，可達每小時數萬件。

4. 回流焊接

工藝原理：通過加熱使焊膏熔化，形成牢固的電氣連接。

溫區控制：分為預熱、焊接和冷卻階段，溫度曲線需嚴格監控。

5. 檢測與維修

檢測方法：AOI(自動光學檢測)和X-Ray檢測設備用于檢查焊接質量。

維修措施：若發現缺陷，可通過手動返修進行補救。

6. 成品組裝與測試

將加工完成的PCB進行整體組裝，并進行功能測試，確保產品質量。

三、SMT貼片加工的優勢與挑戰

1. 優勢

高效率：自動化設備實現高精度、高速度貼片，適合大規模生產。

輕薄化趨勢：支持微型化元器件安裝，符合現代電子產品輕薄化需求。

良好的電氣性能：減少傳統插腳電感效應，提高信號傳輸速度。

2. 挑戰

技術復雜性：小型元器件的焊接需要極高的精度，對設備和工藝提出了更高要求。

成本控制：初期設備投資較大，需合理規劃生產以降低單位成本。

質量管理：焊接缺陷、貼片偏移等問題可能影響成品率，需要嚴格的檢測與控制。

四、SMT貼片加工的應用領域

1. 消費電子

智能手機、平板電腦、可穿戴設備等小型化、高性能產品都依賴于SMT貼片加工技術。

2. 工業控制

工業設備中的控制板和傳感器廣泛使用SMT工藝，以滿足高穩定性和長壽命的需求。

3. 通信設備

路由器、基站、光纖通信模塊等設備需要高精度、高密度的PCB組裝。

4. 汽車電子

包括導航系統、自動駕駛模塊和車載娛樂系統，SMT加工提升了汽車電子的可靠性。

5. 醫療設備

高精度醫療儀器對電路性能要求極高，SMT貼片加工為其提供了技術保障。

五、如何提升SMT貼片加工的效率與質量?

1. 優化工藝設計

提前規劃PCB布局，避免元件過于密集或排布不合理，減少焊接缺陷。

2. 選擇高性能設備

選用高精度貼片機和先進的AOI檢測設備，提升加工精度和檢測能力。

3. 焊膏與材料控制

焊膏質量直接影響焊接效果，應選擇高穩定性的材料并嚴格控制保存環境。

4. 嚴格的質量管理

制定詳細的質量檢查流程，確保每個環節達到標準，尤其是焊接和貼片環節。

5. 技術人員培訓

提高操作人員的技能水平，尤其是對設備調試和維護的能力，有助于減少生產故障。

六、未來SMT貼片加工的技術趨勢

1. 高密度集成

隨著芯片技術的進步，元件尺寸將進一步縮小，SMT加工需應對更高密度的組裝需求。

2. 智能化與自動化

人工智能和大數據技術將賦能SMT加工，實現故障預測、參數優化等智能化功能。

3. 綠色制造

低能耗、環保材料的使用將成為未來SMT加工的重要趨勢，以滿足可持續發展需求。

4. 跨領域融合

SMT貼片加工技術將在更多新興領域，如量子計算、柔性電子設備等，找到新的應用方向。
